L’installation d’un ventilateur de plafond avec lumière suit une logique en deux temps : fixation au plafond, puis raccordement électrique. Chaque étape vise un montage propre, stable et sûr, même si vous débutez.
Préparation et fixation pour une installation ventilateur plafonnier réussie
Avant l’installation d’un ventilateur, deux points comptent d’abord : la sécurité et la préparation des outils. Préparez un espace dégagé au sol pour poser le moteur, les pales et le luminaire sans risquer de les abîmer.
Outils et vérifications à faire avant de commencer
Coupez d’abord l’alimentation au disjoncteur, puis contrôlez l’absence de courant électrique avec un testeur de tension. Disposez ensuite les éléments sur une couverture pour éviter les chocs et repérer rapidement une pièce manquante.
- Outils indispensables : tournevis cruciforme et plat, pince coupante, perceuse, clé à molette, échelle stable et niveau à bulle pour aligner correctement le support au plafond.
- Contrôle du contenu : vérifiez la présence du support, des pales, du luminaire, des vis, du kit lumière et de la notice dès l’ouverture du carton.
- Capacité du plafond : assurez-vous que la structure peut reprendre le poids du ventilateur; un support au plafond doit tenir au moins 30 kg.
- Précautions utiles : ne posez pas le moteur sur le côté et protégez les surfaces pendant l’assemblage pour éviter rayures et déformations.
Vérifiez le contenu sans attendre : si une visserie, des chevilles ou la notice manque, mieux vaut interrompre l’installation du ventilateur plafonnier avant toute fixation. Ce contrôle vous donne un critère simple : un ensemble complet limite les ajustements improvisés au moment du montage.
Choisir et fixer le support selon le type de plafond

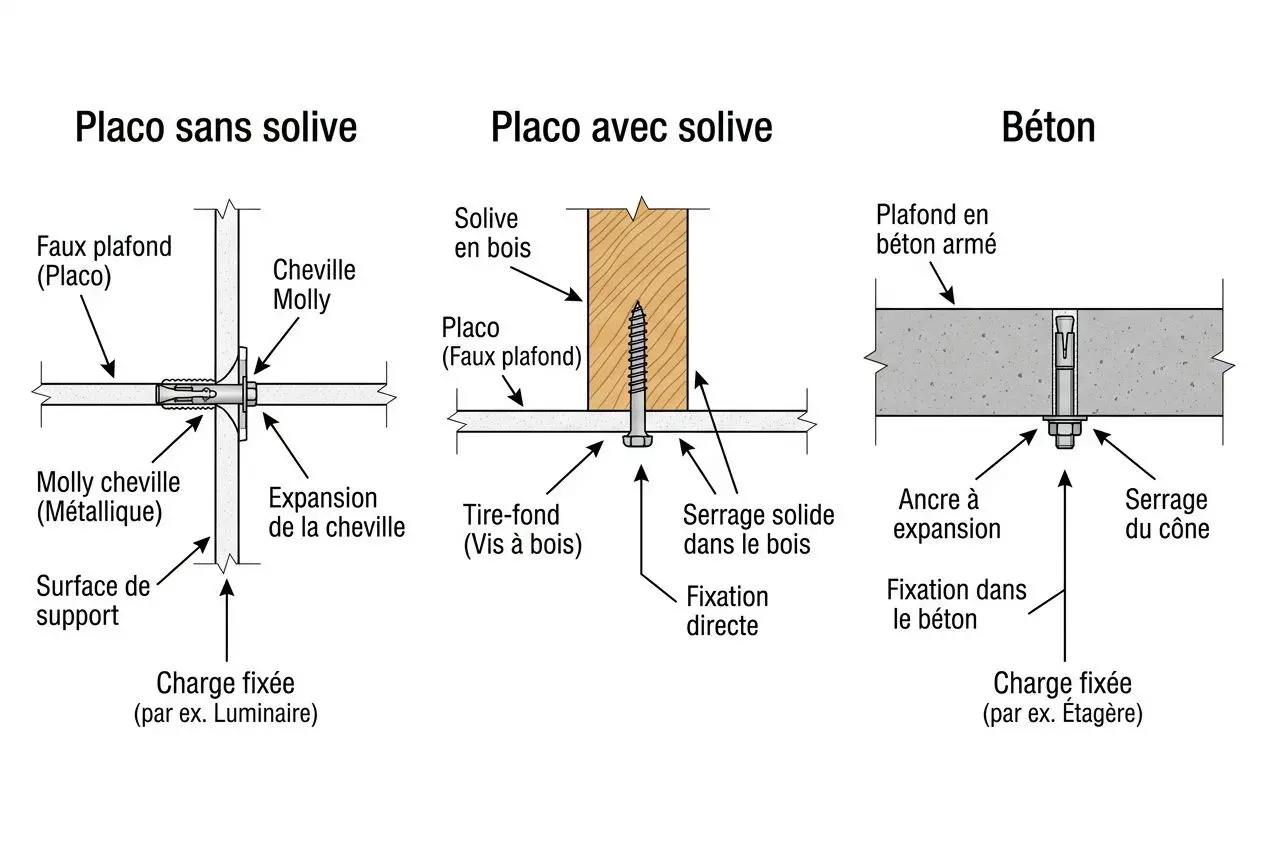

Le type de plafond détermine la méthode de fixation au plafond. Sur une dalle béton, prévoyez des chevilles métalliques de 8 mm; sur une structure bois, des vis adaptées suffisent; sur un faux plafond, il faut des chevilles à bascule en acier pour fixer le support avec une tenue correcte.
Une fois le support au plafond en place, contrôlez son niveau avant de suspendre l’appareil. Cette étape est décisive : le poids du ventilateur en rotation sollicite fortement la fixation.
Quand faire appel à un professionnel pour son ventilateur de plafond
Si le plafond semble fragile ou si le raccordement électrique existant reste difficile à identifier, les précautions de sécurité imposent de passer par un professionnel. À l’inverse, sur un point lumineux récent avec boîtier adapté, l’installation reste souvent plus directe.
La même vigilance s’applique si aucun boîtier n’est prévu pour reprendre le poids d’un luminaire motorisé. En fonction de la hauteur sous plafond, du type de plafond et de la qualité du support existant, l’avis d’un électricien permet de valider la capacité du circuit existant : un ventilateur de plafond avec lumière réclame généralement un circuit dédié de 10 A minimum.
Choisir la bonne hauteur et l’emplacement de son ventilateur de plafond
La hauteur et l’emplacement d’un ventilateur de plafond déterminent à la fois la qualité du brassage d’air, le confort au quotidien et la sécurité. Placé au centre de la pièce, l’appareil diffuse mieux l’air et limite les zones moins ventilées.
Ventilateur plafond hauteur minimum à respecter
La hauteur minimale à respecter reste de 2,30 m entre les pales et le sol. L’emplacement le plus cohérent reste le centre de la pièce, avec un dégagement de 10 à 20 cm par rapport aux murs ou au mobilier.
Le choix se resserre sur trois cas simples, en fonction de la hauteur sous plafond. Pour un plafond bas, sous 2,60 m, mieux vaut retenir un modèle de ventilateur plat, sans tige d’extension, afin de conserver la hauteur utile. Entre 2,60 m et 3,10 m, une fixation directe ou une tige de 60 cm peut convenir. Au-delà de 3,10 m, une tige d’extension devient pertinente pour ramener le ventilateur à une hauteur de fonctionnement plus efficace.
Si le ventilateur intègre un éclairage, installez-le à égale distance de chaque mur pour assurer une diffusion uniforme, sans zone d’ombre concentrée sur un côté de la pièce. Ce point compte surtout dans une chambre ou un séjour où le ventilateur remplace le plafonnier principal.
| Hauteur sous plafond | Longueur de tige recommandée | Hauteur pales / sol |
| Moins de 2,60 m | Sans tige (modèle plat) | ≥ 2,30 m |
| 2,60 m à 3,10 m | 60 cm | ≥ 2,30 m |
| 3,10 m à 3,40 m | 90 cm | ≥ 2,30 m |
| 3,40 m à 3,70 m | 120 cm | ≥ 2,30 m |
Comment installer un ventilateur de plafond incliné en toute sécurité
Pour installer un ventilateur sur plafond incliné, l’angle ne doit généralement pas dépasser 20 à 25°. À l’inverse, au-delà de cette limite, les vibrations et les contraintes mécaniques augmentent nettement. L’ergot d’inclinaison prévu par le fabricant permet de maintenir un axe de suspension correct et de préserver l’horizontalité des pales.
Selon la configuration de la pièce, certains modèles intègrent directement un système d’articulation pour toiture en pente. En complément, si vous recherchez un appareil avec lumière et éclairage intégré, vous pouvez consulter cette sélection de ventilateur plafond lumière adaptée à plusieurs configurations.
Raccordement électrique et mise en service du ventilateur de plafond
Le raccordement électrique reste l’étape la plus sensible de l’installation d’un ventilateur. En respectant l’ordre des connexions et la norme NF C15-100, vous sécurisez le fonctionnement du ventilateur de plafond, y compris lorsqu’il dispose d’un éclairage intégré.
Schéma de branchement ventilateur de plafond 3 fils et 4 fils
Pour installer un ventilateur de plafond avec luminaire, le choix se resserre sur deux configurations de câblage : 3 fils ou 4 fils. Le branchement au niveau de la rosette suit ensuite une logique simple, à condition de respecter l’ordre des bornes et de vérifier chaque raccordement électrique.
- Branchement 3 fils : neutre (bleu), phase (marron) et terre (jaune-vert) alimentent ensemble le moteur et la lumière, avec un seul interrupteur pour l’ensemble.
- Branchement 4 fils : un fil rouge supplémentaire crée une phase dédiée à l’éclairage, ce qui permet de séparer la commande du ventilateur de plafond et celle de la lumière.
- Ordre des connexions : raccordez d’abord la terre, puis le neutre, puis la ou les phases, contrôlez ensuite le serrage des bornes avant de remettre la plaque et la rosette de finition.
N’utilisez jamais de variateur de lumière ni de régulateur mural non homologué pour ventilateurs : ces accessoires provoquent un échauffement du moteur et exposent à une non-conformité NF C15-100. Toutes les étapes de pose sont détaillées dans l’article consacré à l’ installation du ventilateur de plafond.
Montage des pales, équilibrage et premier démarrage
Une fois les connexions terminées et la plaque de cache-câblage refermée, montez les pales au sol avant fixation sur le moteur. Serrez chaque vis de manière régulière pour préserver l’équilibre, puis corrigez les vibrations avec le kit prévu à cet effet si nécessaire.
Au premier démarrage, laissez tourner le ventilateur de plafond à basse vitesse pendant 24 heures. Montez ensuite en vitesse par paliers : un bruit anormal signale le plus souvent une fixation desserrée, une pale mal alignée ou un défaut d’appui au niveau de la rosette.
Configurer la télécommande ou l’application mobile après installation
Sur les modèles à moteur DC, le confort d’usage va au-delà du simple rendement énergétique : une télécommande permet en général de régler la vitesse, l’éclairage, l’intensité du luminaire et l’arrêt à distance. Après la mise sous tension, suivez la procédure d’appairage indiquée dans la notice.
Certains appareils récents ajoutent un pilotage par application mobile, en complément de la télécommande. C’est le cas de références comme le Nature de Mantra ou l’Eco Aviatos de Casafan, utiles si vous souhaitez centraliser l’interrupteur, la ventilation et la lumière sans modifier le raccordement électrique existant.
Foire aux questions
Est-il difficile d’installer un ventilateur de plafond avec lumière soi-même ?
L’installation d’un ventilateur de plafond reste accessible si vous maîtrisez les bases du bricolage et du raccordement électrique. Comptez en général une à deux heures pour poser l’appareil dans de bonnes conditions, avec les bons outils et un support plafond adapté à son poids.
La procédure suit un ordre précis : couper le courant, déposer l’ancien plafonnier ou le luminaire en place, fixer le support du ventilateur, puis raccorder les fils sur les bornes en respectant la phase et la terre avant l’assemblage final. Vérifiez aussi le type de plafond et la capacité de la rosette ou du boîtier existant à reprendre la charge.
En cas d’incertitude sur les chevilles, le support au plafond ou l’interrupteur déjà en place, mieux vaut passer par un professionnel.
Comment faire le branchement d’un ventilateur de plafond avec éclairage ?
Le raccordement électrique dépend d’abord des fils disponibles au plafond. Avec trois fils, neutre, phase et terre, le ventilateur et son éclairage intégré fonctionnent généralement sur le même interrupteur.
Avec quatre fils, un conducteur supplémentaire permet de séparer la commande du moteur et celle du luminaire : vous pilotez alors la ventilation d’un côté, la lumière de l’autre. Cette configuration convient bien à un plafond avec éclairage, notamment si le modèle intègre un éclairage LED.
Pour le branchement, l’ordre aux bornes compte : terre jaune-vert, neutre bleu, puis phase. Contrôlez chaque connexion avec soin, sans jamais inverser phase et terre, avant de remettre le courant.
Quelle fixation choisir selon le type de plafond pour un ventilateur de plafond ?
Le choix de la fixation dépend du type de plafond et du poids à reprendre. Sur une dalle béton, des chevilles métalliques de 8 mm offrent une base solide; sur un support bois, des vis adaptées suffisent; sur un faux plafond, il faut des chevilles à bascule en acier pour mieux répartir la charge.
Le support du ventilateur doit pouvoir reprendre au moins 30 kg, au-delà du seul poids du ventilateur annoncé par la marque. Vérifiez également que la rosette ou le boîtier électrique existant peut servir de support au plafond pour un appareil en mouvement.
